Aufmaß Lüftungsrohr nach DIN 18379
und Isolieraufmaß nach DIN 18421

Je nach vorgewählter Aufmaßart des Rohraufmaß berechnet AmWin Oberflächen, Umfang und Längen von Lüftungsrohr- und Formteilen für lüftungstechnische Anlagen nach VOB DIN 18379 und/oder für deren Isolierung nach VOB DIN 18421. Anders als bei einer normalen Tabellenkalkulation müssen nur für die Berechnung des Rohraufmaßes notwendigsten Werte eingegeben werden. Bei den entsprechenden Nennweiten-Kombinationen wird die Gültigkeit der Eingabewerte überprüft und die Längen des Lüftungsrohres bei den meisten Formteilen aus internen Hersteller-Tabellen entnommen. Das ist die digitale Lösung zur einfachen Abrechnung von Leistungen für Rundrohre in der Lüftungs- und Klimatechnik.

Zur Berechnung der Lüftungsrohre und deren Dämmung können beim Rohraufmaß verschiedene Aufmaßarten gewählt werden:

Als Unternehmen für den Lüftungsbau oder für Dämm- und Brandschutz-Arbeiten benötigt man im Handwerk kein aufwendiges und teures Zeichenprogramm zur Erstellung von Lüftungsanlagen und Rohrnetzen. Hier reicht ein reines Abrechnungsprogramm, das die verarbeiteten Massen für die Rechnungsstellung korrekt nach Norm berechnet und ausgibt. Das Lüftungsrohr-Aufmaß von AmWin unterstützt Sie dabei.

Auch das Aufmaß für Lüftungsrohre arbeitet optisch wie eine normale Tabellenkalkulation ohne die Eingabe unnötiger Daten. Die Eingabezeile am unteren Bildschirmrand wird in Abhängigkeit der Aufmaßart und des eingegebenen Typs den Eingabeanforderungen angepasst. So wird auch hier beim Rohraufmaß ohne Isolierung die Eingabe der Isolierung übersprungen und die Eingabe der notwendigen Maße angepasst und auf Gültigkeit überprüft.

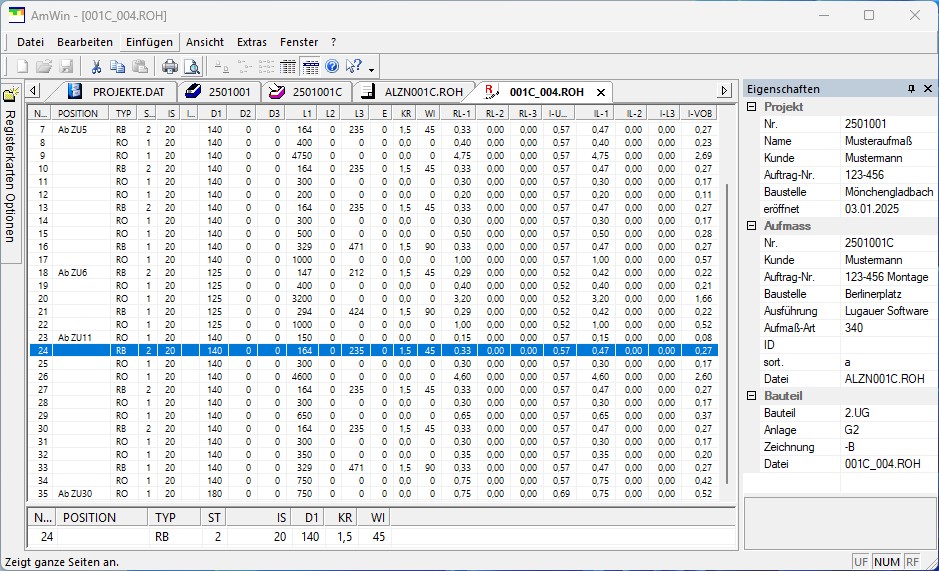

Das Hauptfenster des Rohraufmaßes zeigt alle Maße in tabellarischer Form und in Abhängigkeit der Aufmaßart die entsprechenden Ergebnisse. Die hier dargestellte Ansicht zeigt das Montageaufmaß mit den Ergebnissen des Lüftungsrohrs und der entsprechenden Dämmung. Die Zusammenfassung der Ergebnisse können in der Seitenansicht für das dargestellte Bauteil und beim Ausdruck für das Gesamtaufmaß, und je nach Einstellung, für die entsprechenden Bauteile oder auch die einzelnen Seiten ausgegeben werden.

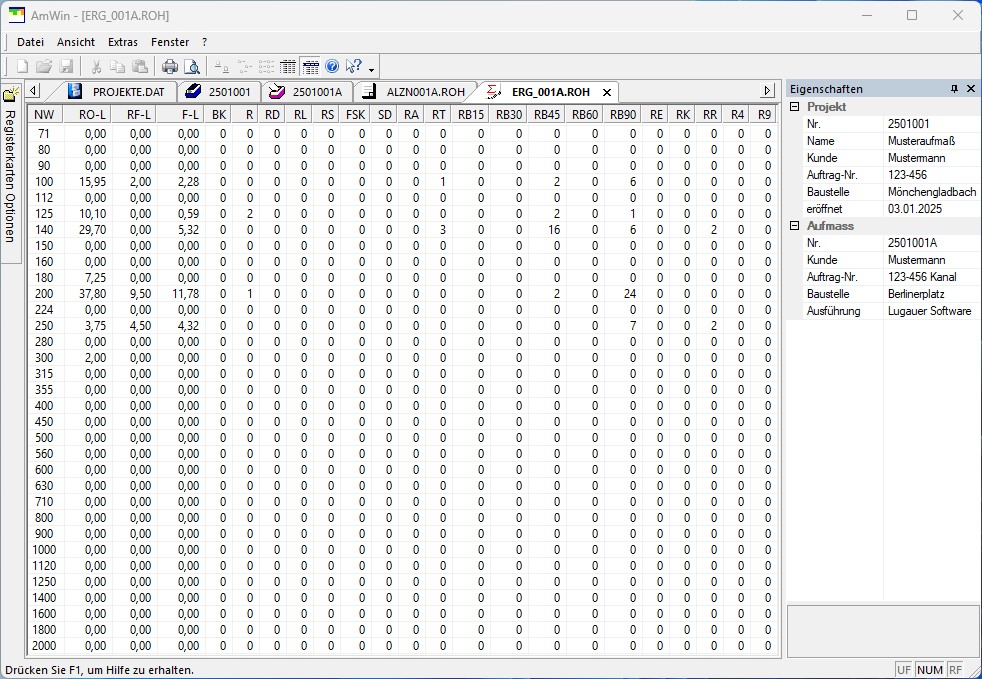

Öffnet man die Ergebnis-Liste des Rohraufmaßes, sehen die Ergebnisse bspw. so aus:

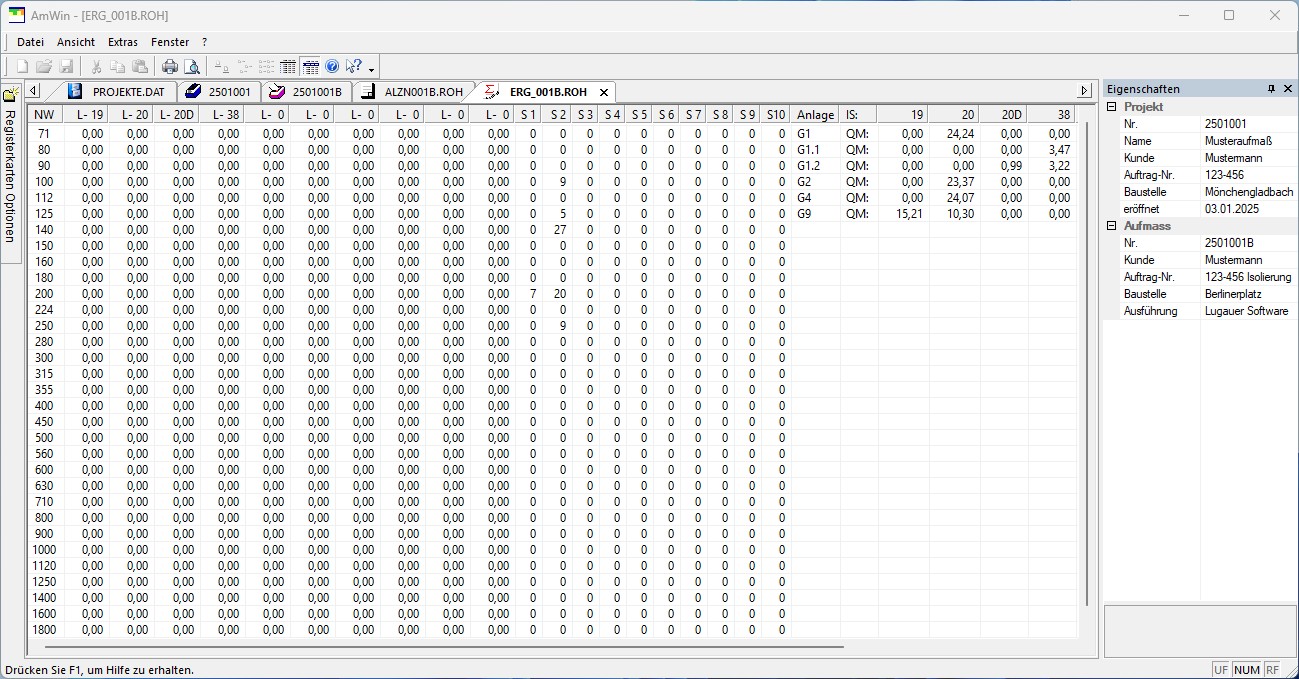

In der dargestellten Ansicht des Rohraufmaß werden zu den entsprechenden Lüftungsrohr-Nennweiten die addierten Längen des Rohr, Rohr flexibel und der Formstücke sowie die Stückzahl der entsprechenden Rohr und Formstücke tabellarisch ausgegeben. Beim Isolieraufmaß sieht die Darstellung der Ergebnisse etwa so aus:

Diese Ansicht der Lüftungsrohr-Ergebnisse zeigt die Ergebnisse beim Rohraufmaß mit Dämmung bei der Einstellung Isolieraufmaß nach qm und Stückzahl. Die Quadratmeter werden hier getrennt nach Anlage ausgegeben und die Stückzahlen zu den entsprechend in der Kopfzeile der Tabelle angezeigten Isolierstärken angezeigt.

Um die einzelnen Seitenansichten und Ergebnisse in der Druckansicht anzuzeigen, laden Sie am besten die kostenlose Demoversion herunter und testen sie.
